製品の特長・地震対策・安全対策・他社との違い、納入先

● フルスライド棚 地震・安全対策強化品 A Seriesの特徴

● 地震に強い転倒防止設計

   ①前倒れに無い張り出し設計 棚の奥まで有効利用

   ②国産鋼材、国産部品で重荷重に耐える高剛性、高品質の溶接一体構造品です。

● こぼれ防止と安全対策

   ①こぼれ防止として天井棚板は四方100mm(3.2t)折板を設置

   ②こぼれ防止としてスライド棚前面に丸棒柵設置

   ③こぼれ防止としてスライド棚床板は前後30mm折板を設置

   ④こぼれ防止として棚フレ-ム側面、後部に帯鋼を設置

● はさみ防止と安全対策

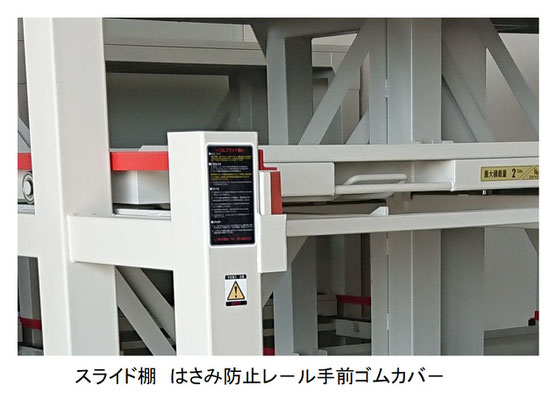

   ①はさみ防止としてスライド棚レ-ル手前にゴムカバ-を設置

   ②はさみ防止として車輪アングルカバ-を設置

   ③はさみ防止として車輪鋼板カバ-を設置

   ④はさみ防止として棚内部に収納したインナ-ロック機構

● 作業性と責任施工

   ①天井棚中央にアイボルト差し込み用ナットを設置

   ②責任施工として運送、搬入、据え付け、アンカ-施工、動作確認を行います。

A Series 地震・安全対策例

● フルスライド棚 標準品 S Seriesの特徴

● 地震に強い転倒防止設計

   ①前倒れに無い張り出し設計 棚の奥まで有効利用

   ②国産鋼材、国産部品で重荷重に耐える高剛性、高品質の溶接一体構造品です。

● こぼれ防止と安全対策

   ①こぼれ防止として天井棚板は四方30mm(2.3t)折板を設置

   ②こぼれ防止としてスライド棚床板は前後30mm折板を設置

● はさみ防止と安全対策

   ①はさみ防止としてスライド棚レ-ル手前にゴムカバ-を設置

   ②はさみ防止として車輪アングルカバ-を設置

   ④はさみ防止として棚内部に収納したインナ-ロック機構

● 作業性と責任施工

   ①天井棚中央にアイボルト差し込み用ナットを設置

   ②責任施工として運送、搬入、据え付け、アンカ-施工、動作確認を行います

● ビソのフルスライド棚の特徴と他社棚との違い一覧

● フルスライド棚の仕様

313 フルスライド棚 3.5t用 GWR-8(15) 4段8棚 特殊品
313 フルスライド棚 3.5t用 GWR-8(15) 4段8棚 特殊品





手前引き出し式のフルスライド重量棚です。

棚前面に張り出しフレ-ムがあり、棚を全面引き出しても棚の転倒のないの無い、安全構造設計です。

棚がフルストロ-クしますので、棚の奥まで有効活用が出来、 立体保管が可能でスペ-スの有効活用ができます。







 フルスライド棚の特徴・仕様                                                                                                                                         表2-1



 1     設計・機構・剛性

 ● 地震災害時に抜群の安定性を誇る張出しフレ-ム設計のフルスライド式収納棚  ● 剛性重視

   設計(ダブルフレ-ム)

 ● 国産材料・国産購入品を厳選して使用

 ● 完成品で搬入、据付(現場での組立ての必要はありません) ● 移動は簡単

  (天井棚床にアイボルト用、長ナット溶接で   クレ-ンで移動出来ます)

  2

 安全対策・地震対策

 ● 金型のこぼれ防止床板30mm折り曲げ(スライド棚前後、天井棚四方)

   背板・後部ブレ-スあり

 ● 棚j引き出し時、収納時安全な独自安全ロック機構  ● ロック機構内、握り移動用取っ手

 ● 下段取っ手は立ち上がり形を用意   ● はさみ防止対策用 レ-ル車輪アングル

 ● ベ-ス板にアンカ-用穴

 3

   作業性

 ● 前倒れの無い設計で、フルスライド(全面)引き出しで、 棚の奥、.隅のワ-クも

   無駄なく作業が出来ます。

 4    駆動方法  ● 手動式 約15~25kg位 (参考値 成年男子約40kg)

 5

   機種形式

 ● 積載量1、2、3.5、5t/1棚  ●棚巾1200、1500、1800 ●段数2、3、4、5

 ● 単列、複列と豊富な機種

 6

   オプション

 ● オプション図参照(寸法変更棚寸法・有効間隔、安全対策、地震対策、指定色、

   その他・・・・)

フルスライド棚形式                                                                                                                                                 表2-2

    推薦形式名                形式名                       積載量(t)/棚              備考

     〇

  E

 1 小型

P

2   小型中型

3.5   中型大型

5 大型





● 天上棚フルスライド式棚の仕様

天井棚固定式からスライド棚に変更した H型があります。天井棚をスライド式に変更すれば、天井クレ-ンの届かない、壁際のデット・スペ-スも

活用出来、壁にピッタリ棚の設置が可能となります。

その他の仕様はフルスライド棚の特徴・仕様と同じです。

天上棚フルスライド式棚 形式                                                                                                                                    表2-3

    推薦形式名    形式名          積載量(t)/棚        備考

   ◎

 PH

   2    小型・中型

   ◎

 GH

   3.5    中型・大型



● クレ-ン付フルスライド棚 天井棚スライド式の仕様・特徴

506  クレ-ン付フルスライド棚 3.5t用  GWR-6HMC(15)X2台
506  クレ-ン付フルスライド棚 3.5t用  GWR-6HMC(15)X2台





クレ-ン付きのフルスライド棚で、天上クレ-ンの無い場所で設置出来場所を選ばない便利な棚です。

当社で開発した棚で Pseries  Gseriesの各機種に付帯して設置できます。

天井棚固定式と天井棚スライド式に変更し全棚クレ-ンが使用出来るタイプが好評です。











クレ-ン付フルスライド棚の特徴・仕様                                                        表2-4



  1

設計・機構・剛性

 ● 地震災害時に抜群の安定性を誇る張出しフレ-ム設計のフルスライド式収納棚

    ● 剛性重視設計(ダブルフレ-ム)

 ● 国産材料・国産購入品を厳選して使用

 ● 完成品で搬入、据付(現場での組立ての必要はありません)

 ● 移動は簡単(天井棚床にアイボルト用長ナットあり、吊り上げで移動出来ます)

  2

安全対策

地震対策

 ● 金型のこぼれ防止床板30mm折り曲げ(スライド棚前後、天井棚四方)背板

    後部ブレ-スあり

 ● 棚j引き出し時、収納時安全な独自安全ロック機構  ● ロック機構内、握り移動用取っ手

 ● 下段取っ手は立ち上がり形を用意   ● はさみ防止対策用 レ-ル車輪アングル

   ● ベ-ス板にアンカ-用穴

  3

   作業性

 ● 前倒れの無い設計で、フルスライド(全面)引き出しで、 棚の奥、.隅のワ-クも無駄なく作業が          出来ます
  4    駆動方法  ● 手動式 約15~25kg位 (参考値 成年男子約40kg)

  5

   機種形式

 ● 積載量2、3、.5、/1棚  ●棚巾1500、1800 ●段数3、4、 ●単列、複列と豊富な機種

  6

   オプション

 ● オプション図参照(寸法変更棚寸法・有効間隔、安全対策、地震対策、指定色、その他・・・・)
7   クレ-ン柱・レ-ル

 ● 本体は完成品でクレ-ン柱・クレ-ンレ-ルは現場での組み付け(ボルト締)となります。

         基本は1本レ-ルです。

8    クレ-ン本体  ● 電動クレ-ン(~1t、 500kg~) ●手動式チエ-ンブロック    トロリダクト、ウエイ方式
9    本体形式  ● 棚本体は天井棚スライド式(H形)、天井棚固定式を選択
10    特殊形

 ● 棚側面にクレ-ンレ-ル架台延長形でこのスペ-スを利用して金型の出し入れに電動台車等で

         出来ます。

クレ-ン付スライド棚形式                                                                                                                                                表2-5



    推薦形式名         形式名         積載量(t)/1棚   備考

P-MC

2 小型中型

G-MC

3.5 大型





● クレ-ン付フルスライド棚 (天井棚スライド式)の仕様

天井棚フルスライドH型                                                                                                                                                                                                                                                        表2-6

    推薦形式名         形式名        積載量(t)/棚              備考

    ◎

      P-HMC

    2               小型・中型

    ◎

      G-H MC

    3.5               中型・大型

    ●

 P-HMCL

    2               小型・中型

    ●

 G-HMCL

    3.5

              中型・大型



● 横スライドBX棚 (手動式・ハンドル駆動式)の仕様・特徴

421 横スライドBX棚 3~5t用 BX3-35D-16M 3段16棚手動式
421 横スライドBX棚 3~5t用 BX3-35D-16M 3段16棚手動式

 独創機工の横スライドBX棚です。下段が固定式で上段が横移動棚の新機構です。

棚自体がフレ-ム外に出ませんので無駄なスペ-スが必要ありません。

作業性も安全に立体保管が出来る高効率の保管棚です。当社開発の人気商品です。



※地震・災害時にも強い転倒防止設計。、金型のこぼれ防止機構。



積載量も小型~大型(15t/1型)と各種あります。段数、棚数、寸法・仕様変更が可能です。駆動方法も手動・ハンドル・電動式と各種選べます。





横スライド棚の特徴・仕様                                                                                                                           表2-7



  1     設計・機構・剛性

 ● 地震災害時に抜群の安定性を誇る当社開発の独自の横スライド棚設計

 ● 下段が固定棚で上段が横移動するスライド棚で、棚1分空くスペ-スのを利用して下段の金型を

         クレ-ンで  出し入れします。

 ● フルスライド棚と違って棚がフレ-ム外に出ませんので、安全にスペ-スの高効率の棚です。

    ● 剛性重視設計

 ● 国産材料・国産購入品を厳選して使用

 ● 完成品で搬入、据付(現場での組立ての必要はありません)

  2

安全対策・地震対策

 ● 金型のこぼれ防止床板30mm折り曲げ(スライド棚左右、)●下段四方各パイプあり

    ● 安全パイプ(操作側)

 ● 金型こぼれ防止角パイプ(後部側、抜き差し自在)

 ● こぼれ防止抜き差し自在丸パイプ(ハンドル式)

 ● 棚j移動時、安全な独自安全ロック機構 ● 駆動用ハンドル(ハンドル式)

    ● スライド棚握り付取っ手(手動式)

 ● はさみ防止対策用 レ-ル車輪アングル ● ベ-ス板にアンカ-用穴

 3

   作業性

 ● スライド棚は上下のフレ-ム空間及び上部スライド棚の空間スペ-スから下段の金型上部が見え

         玉掛け作業も楽に出来ます。

 4    駆動方法  ● 手動式 約15~25kg位 (参考値 成年男子約40kg) ●ハンドル式 約3~5kg(連結移動可能)

 5

   機種形式

 ● 積載量2、3、5、8、10、12、15t1棚  ●棚巾W800-1600 D990~1600 ●段数2、3、4

    ● 豊富な機種

 6

   オプション

 ● オプション図参~5照(寸法変更棚寸法・有効間隔、安全対策、地震対策、指定色、

         その他・・・・)

横スライドBX形式                                                                                                                                     表2-8



       推薦形式名     形式名       積載量(t)/1棚             備考

BX23

 2~3     小型

BX35

3~5   中型

BX58

5~8      中型・大型
BX812   8~12               大型
                 ●       BX1015 10~15      超大型



● ビソの横スライドBX棚の特徴と他社棚との違い一覧

● 横スライドBX棚の特徴・仕様一覧

                                                                                                                                                                                                             表2-9

横スライドBX棚仕様 2段(ハンドル式)



       横スライドBX棚仕様 3段(手動式)

   横スライド棚仕様とオプション




● クレ-ン付横スライドBX棚の仕様と特徴

501  クレ-ン付横スライドBX棚 2~3t用 BX2-23D-9MMCW
501 クレ-ン付横スライドBX棚 2~3t用 BX2-23D-9MMCW





横スライドBX棚のクレ-ン付きです。クレ-ンの無い場所で設置出来ます。クレ-ン架台部分が前に張出しがありますので

電動台車、リフタ-、車で出し入れが可能な便利なBX棚で好評です。

横スライド棚は単列、複列、等自由に選択出来ます。



クレ-ン付横スライド棚   特徴・仕様                                                                                                                                                                                                                                           表2-10



  1

  設計・機構・剛性

 ● 地震災害時に抜群の安定性を誇る当社開発の独自の横スライド棚設計

 ● 下段が固定棚で上段が横移動するスライド棚で、棚1分空くスペ-スのを利用して下段の金型を

          クレ-ン で出し入れします。

 ● フルスライド棚と違って棚がフレ-ム外に出ませんので、安全にスペ-スの高効率の棚です。

 ● 剛性重視設計

 ● 国産材料・国産購入品を厳選して使用

 ● 完成品で搬入、据付(クレ-ン架台は現場での組立)

  2

安全対策 ・地震対策

 ● 金型のこぼれ防止床板30mm折り曲げ(スライド棚左右、)●下段四方各パイプあり

 ● 安全パイプ(操作側)

 ● 金型こぼれ防止角パイプ(後部側、抜き差し自在)

 ● こぼれ防止抜き差し自在丸パイプ(ハンドル式)

 ● 棚j移動時、安全な独自安全ロック機構 ● 駆動用ハンドル(ハンドル式)

 ● スライド棚握り付取っ手(手動式)

 ● はさみ防止対策用 レ-ル車輪アングル ● ベ-ス板にアンカ-用穴

  3

    作業性

 ● スライド棚は上下のフレ-ム空間及び上部スライド棚空間スペ-スで下段の金型上部が見え、

    玉掛け作業も楽に出来ます。

  4    駆動方法  ● 手動式 約15~25kg位 (参考値 成年男子約40kg)  ●ハンドル式 約3~5kg(連結移動可能)

  5

   機種形式

 ● 積載量2、3、5t/1棚  ●棚巾W800-1600 D990~1600 ●段数 2、3、 ●豊富な機種

  6

  オプション

 ● オプション図参照(寸法変更棚寸法・有効間隔、安全対策、地震対策、指定色、その他・・・・)
  7  クレ-ン柱・レ-ル

 ● 本体は完成品で搬入、クレ-ンレ-ル柱・レ-ルは現場で組み付け(ボルト締)です。

          レ-ルは縦、横移動となります。

  8   クレ-ン本体  ● 電動クレ-ン(500kg、1t、2t~) ●手動式チエ-ンブロック
  9     本体形式  ● 横スライドBx棚から選択し、単列、複列、~で可能
 10   大きな特徴

 ● クレ-ンレ-ルを前面を延長し、台車、電動台車、自動車で出し入れが出来、

         また別建物でも設置出来ます。

クレ-ン付ス横ライドBX棚形式                                                                                                                                                                                                                                                                                                                                                      表2-11



形式名

積載量t/1棚

             備考

  BX23MC

2~3               小型

                 BX2-35MC

3~5              中型







● 反転機の特徴と他社との違い

当社製品特徴と他社製品の違いは主に下記の事があります。

    ① 地震・災害時に転倒の無い・ワ-クのこぼれ防止対策をほどこした製品作りをめざしています。

       ※ 当社製品は地震・災害時に転倒等の事故事例はありません

    ② 当社製品は安全性、作業性、高品質を追求た安全設計です。

    ③ 製品は溶接一体構造で、工場内で一貫して丁寧に製作し完成品で納入します。

    ④ 購入材料、購入品は品質の高いものを厳選してすべて国産品を使用しています。

    ⑤ 当社独自機構として下記の特徴があります。

         ● リングチエ-ンを駆動して90度反転します。(PAT)

    ⑥ 豊富なオプションを揃えて万全を期しています。(PDF写真と図面参照ください)

    ⑦ 責任施工を原則として製品の運送、搬入、据付、アンカ-施工まで行っています。



反転機仕様とオプション(3t用 BTM-3E)

反転機仕様とオプション一覧


● 反転機 (90度回転式)の仕様・特徴 特許品

612 反転機 5t用 BTM-5 各種オプション付
612 反転機 5t用 BTM-5 各種オプション付

90度回転式反転機、金型等の重量物の90度反転が安全に迅速にできます。



特許構造のリンクチエ-ンを駆動する当社独自の駆動機構です。高反転トルクを実現した環境にやさしい電動タイプです。又モ-タ-、アイドラホィ-ル各1つのシンプル構造でメンテナンスフリ-を実現しています。

反転機のほぼ中心で面板が回転しますので、重心移動が少なく反転時の負荷が少なく、

又本体寸法も少スペ-スですむ、効率の良い安心設計です。



床に直下置き型で、 工場内どこでも、移動が可能です。









反転機特徴・仕様                                                                             表2-12

 1

  設計・機構

リングチエ-ンを駆動する独自機構

 2

反転方式

90度回転式.電動式、床置型

   3

積載量

1t. 3t. 5t. 10t. 15t. 20t~

 4

反転時間

14秒~(50Hz)
   5 モ-タ- 電動ギヤ-ドモ-タ-(ブレ-キ付)0.2kw~
   6     安全対策

●インタ-ロック機構、●ダブルリミットスイッチ、●オオバ-ラン防止ストッパ、

●浮き上がり防止機構、●非常停止ボタン、●機械的・電気的セフテイロック機構

   7   オプション  各種オプションを用意しています

反転機                                                                                                              表2-13

    標準品         機種名          積載量(t)            備考

      1

BTM-1E

1            小型

      2

BTM-3E

3            中型

         3

BTM-5E

5            中型大型
      4 BTM-10E 10            大型
      5 BTM-15E 15    大型
      6 BTM-20E 20    大型





その他の棚

その他の棚のご要望にも固定式金型棚、プレス金型専用固定棚、ロ-ラコンベア式金型棚等、スライド棚特殊品等、 寸法・仕様変更品も製作致します。
