最強のアシスト AA-Series

    エア-アシストにより、フルスライド棚の駆動力を軽減 !!

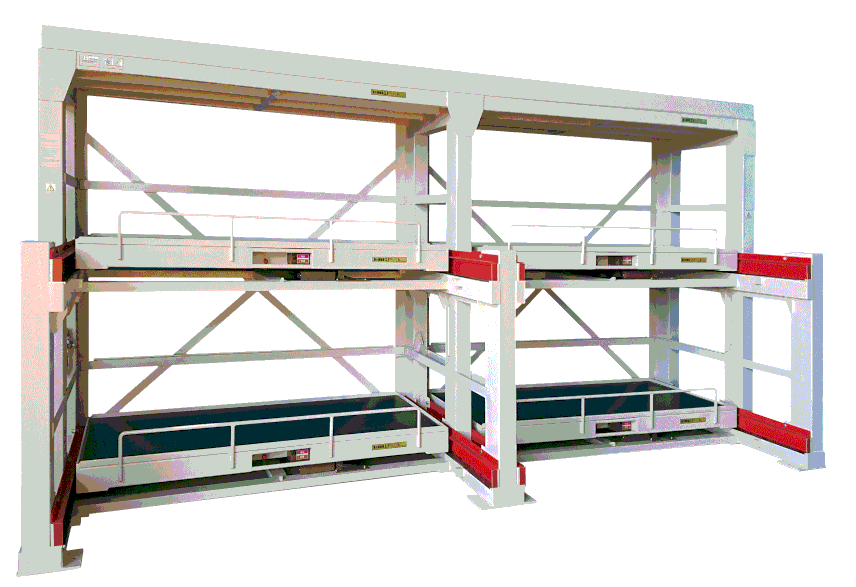

                                   下記写真機種名 GWL-6(18)AA 3.5t用 3段6棚

エア-アシスト 各部


                      エア-アシスト操作部      エア-バルブ切替スイッチ       非常時のロック解除       エア-アシスト駆動部

エア-アシスト 動画

駆動力の比較(エア-アシスト駆動力と手動駆動力)



   形式       積載量  エア-アシストによる駆動力   実験評価      手動の駆動力     体験値評価
  P-AA型   2t用/1棚1枚       53Kgf  ◎ 軽い      17Kgf  〇 やや重い
  G-AA型   3.5t用/1棚1枚      53Kgf  ◎ 軽い     29kgf  ▽ 重い
  K-*AA型   5t用/1棚1枚      53Kgf  ◎ 軽い     42Kgf  ▼ 相当重い
  1. エア-ア-アシスト駆動力(推力)=入力圧0.5Mp
  2. 手動駆動力=バネはかりの実験値
  3. 手動力参考=機械設計便覧引用 引き力=約40Kgf 押し力=28.5kgf
  4. 上記駆動力は条件により増減いたします 棚の水平度 積載物の編荷重 レ-ルのよごれ 手動時の姿勢 個々の体力差 等

地震・安全対策を標準装備

地震災害時でも棚の転倒の無い張出設計で、 こぼれ防止対策、はさみ防止対策、安全対策を徹底標準化。

①前倒れ無い設 ②高剛性構造  ③天井棚こぼれ防止  ④こぼれ防止柵 ⑤棚板30mm折板 ⑥こぼれ防止FB ⑦はさみ防止カバ-⑧インナ-ロック  ⑩据付 アンカ-施工

AA  Seriesの特徴(地震・安全強化品)

           ① 地震対策として前倒れの無い設計で、フルスライド式で有効活用設計。

           ② 国産鋼材を使用して、重荷重に耐える高剛性設計。



   ● こぼれ防止と安全対策



           ③ こぼれ防止、安全対策として、天井床板(3.2t)四方に100mm折板設置。

           ④ こぼれ防止、安全対策としてスライド棚前面に丸棒柵を設置。

           ⑤ こぼれ防止、安全対策としてスライド棚前後部に床板30mm折板を設置。

           ⑥ こぼれ防止、安全対策として棚フレ-ム側面、後部に帯鋼を設置。



   ● はさみ防止と安全対策



           ⑦ はさみ防止と安全対策として車輪アングルカバ-、鋼板カバ-をレール全面に設置。

           ⑧ はさみ防止、安全対策として、棚ロックを棚内部に収納したインナ-ロック機構を採用。



   ● 作業性と安全対策・責任施工



           ⑨ 棚本体移動用に天井棚床板内部にアイボルト用 ナットを溶接。

           ⑩ 責任施工として運送、据え付け、アンカ-施工、・動作確認まで行います。



    AA Series 機種名・仕様・寸法

地震災害時でも、棚の転倒の無い張出設計で、こぼれ防止対策、はさみ防止対策、安全対策を徹底標準化。

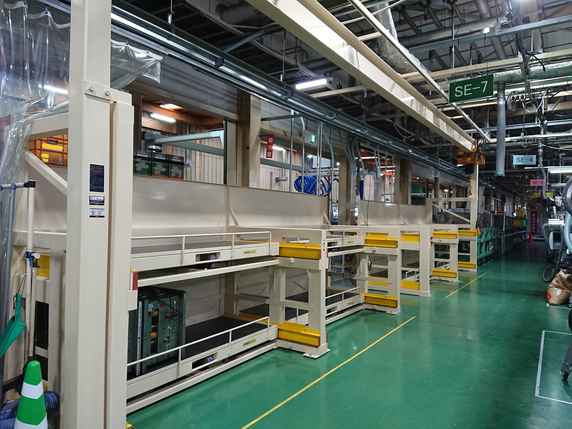

納入 A Series

フルスライド棚 (天井棚固定式)   AA Series











AA-Series



エア-アシスト+手動駆動により軽く棚の引き出しと

収納ができます

                                  ◎ ● 推薦機種   棚間隔寸法変更及びオプション

■ 2t用 推薦機種 PRA型(15)天井棚固定式  棚幅(W1512XD795) A Series                                                                                   表4-1

  推薦    機種名 機種番号  形式   段数        棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

  ●

 PSR-3(15)A

 2002A     単列     3  固定X1 スライドX     550  W1824XD1250XH1578   PSR-3(15)A

 ◎

 PSR-4(15)A

 2004A  単列   4  固定X1 スライドX3    450  W1824XD1250XH1970  PSR-4(15)A

    ●

 PSR-5(15)A

 2006A  単列   5  固定X1 スライドX3    300  W1824XD1250XH1962  PSR-5(15)A

    ●

 PWR-6(15)A

 2008A  複列   3  固定X2 スライドX4    550  W3518XD1250XH1578  PWR-6(15)A
 ◎  PWR-8(15)A  2010A  複列   4  固定X2 スライドX6    450  W3518XD1250XH1970

 PWR-8(15)A

    ●  PWR- 10(15)A   2012A  複列   5  固定X2 スライドX6    300  W3518XD1250XH1962  PWR-10(15)A

■ 2t用 PLA型(18)天井棚固定式 棚幅(W1814XD795)        A   Series                                                                                    表4-2

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔mm)   外形寸法 (mm)   図面PDF

    ●

 PSL-3(18)A

 2302A    単列    3  固定X1 スライドX2     550  W2126XD1250XH1625   PSL-3(18)A

   ◎

 PSL-4(18)A

 2304A  単列   4  固定X1 スライドX3    450  W2126XD1250XH2033  PSL-4(18)A

    ●

 PSL-5(18)A

 2306A  単列   5  固定X1 スライドX3    300  W2126XD1250XH2041  PSL-5(18)A

  ●

 PWL-6(18)A

 2308A  複列   3  固定X2 スライドX4    550  W4122XD1250XH1625  PWL-6(18)A
 ◎  PWL-8(18)A  2310A  複列   4  固定X2 スライドX6    450  W4122XD1250XH2033  PWL-8(18)A
    ●    PWL-10(18)A   2312A  複列   5  固定X2 スライドX6    300  W4112XD1250XH2041  PWL-10(18)A

■ 2t用 PSA型(12)天井棚固定式  棚幅(W1232XD795)        A Series                                                                 表4-3

推薦     機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

   ●

 PSS-3(12)A

 2102A   単列    3  固定X1 スライドX2    550  W1544XD1250XH1578   PSS-3(12)A

  ◎

 PSS-4(12)A

 2104A  単列   4  固定X1 スライドX3    450  W1554XD1250XH1970  PSS-4(12)A

   ●

 PSS-5(12)A

 2106A  単列   5  固定X1 スライドX3    300

 W1554XD1250XH1962

 PSS-5(12)A

   ●

 PWS-6(12)A

 2108A  複列   3  固定X2 スライドX4    550  W2958XD1250XH1578  PWS-6(12)A
  ◎  PWS-8(12)A  2110A  複列   4  固定X2 スライドX6    450

 W2958XD1250XH1970

 PWS-8(12)A
   ●     PWS-10(12)A   2112A  複列   5  固定X2 スライドX6    300  W2958XD1250XH1962  PWS-10(12)A

E型(1t用/1棚)

                                     ◎ ● 推薦機種  棚間隔寸法変更及びオプション

■ 1t用 推薦機種 ERA型(15)天井棚固定式  棚巾(W1512XD795)        A Series                                                                                                                           表4-4

 推薦

  機種名  機種番号 形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

 ●

 ESR-3(15)A

 1101A  単列    3  固定X1 スライドX2     550  W1754XD1250XH1578   ESR-3(15)A

  ◎

 ESR-4(15)A

 1102A  単列   4  固定X1 スライドX3    450  W1754XD1250XH1970  ESR-4(15)A

   ●

 ESR-5(15)A

 1103A  単列   5  固定X1 スライドX3    300  W1754XD1250XH1962  ESR-5(15)A

   ●

 EWR-6(15)A

 1111A  複列   3  固定X2 スライドX4    550  W3423XD1250XH1578  EWR-6(15)A
  ◎  EWR-8(15)A  1112A  複列   4  固定X2 スライドX6    450  W3423XD1250XH1970  EWR-8(15)A
  ●    EWR-10(15)A  1113A  複列   5  固定X2 スライドX6    300  W3426XD1250XH1962  EWR-10(15)A

■ 1t用 ES型(12)天井棚固定式  棚巾(W1232XD795)        A Series                                                                   表4-5

 推薦

  機種名  機種番号 形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

 ●

 ESS-3(12)A

 1201A  単列    3  固定X1 スライドX2     550  W1474XD1250XH1578   ESS-3(12)A

 ◎

 ESS-4(12)A

 1202A  単列   4  固定X1 スライドX3    450  W1474XD1250XH1970  ESS-4(12)A

    ●

 ESS-5(12)A

 1203A  単列   5  固定X1 スライドX3    300  W1474XD1250XH1962  ESS-5(12)A

 ●

 EWS-6(12)A

 1211A  複列   3  固定X2 スライドX4    550  W2863XD1250XH1578  EWS-6(12)A
 ◎  EWS-8(12)A  1212A  複列   4  固定X2 スライドX6    450  W2863XD1250XH1970  EWS-8(12)A
    ●    EWS-10(12)A  1213A  複列   5  固定X2 スライドX6    300  W2863XD1250XH1962  EWS-10(12)A

G型(3.5t用/1棚)

                                                                                                                        ◎ ● 推薦機種    棚間隔寸法変更及びオプション

■ 3.5t用 推薦機種 GRA型(15)天井棚固定式 棚幅(W1546XD800)         A Series                                                           表4-6

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

 ◎

 GSR-3(15)A

 3501A   単列   3  固定X1 スライドX2     750

 W1876XD1300XH2171

 GSR-3(15)A

  ●

 GSR-4(15)A

 3503A  単列   4  固定X1 スライドX3    550  W1876XD1300XH2508  GSR-4(15)A

   ◎

 GWR-6(15)A

 3502A  複列   3  固定X2 スライドX4    750  W3622XD1300XH2171

 GWR-6(15)A

  ●

 GWR-8(15)A

 3504A  複列   4  固定X2 スライドX6    550  W3622XD1300XH2508  GWR-8(15)A

 ■ 3.5t用 GLA型(18)天井棚固定式 棚幅(W1846XD800)          A Series                                                                           表4-7

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

   ◎

 GSL-3(18)A

 3701A   単列   3  固定X1 スライドX2     750  W2176XD1300XH2171   GSL-3(18)A

    ●

 GSL-4(18)A

 3703A  単列   4  固定X1 スライドX3    550  W2176XD1300XH2508  GSL-4(18)A

   ◎

 GWL-6(18)A

 3702A  複列   3  固定X2 スライドX4    750  W4222XD1300XH2171  GWL-6(18)A

    ●

 GWL-8(18)A

 3704A  複列   4  固定X2 スライドX6    550  W4222XD1300XH2508  GWL-8(18)A

K型(5t用/1棚)

                                      ◎ ● 推薦機種   棚間隔寸法変更及びオプション

   ■  5t用 推薦機種 KLA型(18)天井棚固定式 棚幅(W1835XD800)          A Series                                                     表4-8

推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

   ●

 KSL-3(18)A

 5001A   単列   3  固定X1 スライドX2     900  W2165XD1500XH2494   KSL-3(18)A

  ◎

 KWL-6(18)A

 5003A  複列   3  固定X2 スライドX4    900

 W4200XD1500XH2494

 KWL-6(18)A

フルスライド棚 (天上棚スライド式)     A Series

P型(2t用/1棚)

                                                                                                                ◎ ● 推薦機種       棚間隔寸法変更及びオプション



■ 2t用 推薦機種 PRHA型(15)天井棚スライド式 2t用 棚巾(W1512XD795)       A Series                                          表4-9

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

    ●

 PSR-3(15)HA

 2002HA   単列    3   スライドX3     550  W1824XD1250XH1868   PSR-3(15)HA

   ◎

 PSR-4(15)HA

 2004HA  単列   4   スライドX4    450  W1824XD1250XH2206  PSR-4(15)HA

    ●

 PSR-5(15)HA

 2006HA  単列   5   スライドX5    300  W1824XD1250XH2252  PSR-5(15)HA

    ●

 PWR-6(15)HA

 2008HA  複列   3   スライドX6    550  W3518XD1250XH1868  PWR-6(15)HA
   ◎  PWR-8(15)HA  2010HA  複列   4   スライドX8    450  W3518XD1250XH2206  PWR-8(15)HA
    ●     PWR-10(15)HA  2012HA  複列   5   スライドX10    300  W3518XD1250XH2252  PWR-10(15)HA

■ 2t用 PLHA型(18)天井棚スライド式 棚幅(W1814XD795)             A Series                                                         表4-10

   推薦   機種名  機種番号  形式   段数       棚数

棚間隔(mm)

 外形寸法 mm)     図面PDF

   ●

 PSL-3(18)HA

 2302HA   単列    3   スライドX3     550  W2126XD1250XH1900   PSL-3(18)HA

   ◎

 PSL-4(18)HA

 2304HA  単列   4   スライドX4    450  W2126XD1250XH2308  PSL-4(18)HA

   ●

 PSL-5(18)HA

 2306HA  単列   5   スライドX5    300  W2126XD1250XH2316  PSL-5(18)HA

 ●

 PWL-6(18)HA

 2308HA  複列   3   スライドX6    550  W4122XD1250XH1900   PWL-6(18)HA
   ◎  PWL-8(18)HA  2310HA  複列   4   スライドX8    450  W4122XD1250XH2308  PWL-8(18)HA
    ●     PWL-10(18)HA  2312HA  複列   5   スライドX10    300  W4112XD1250XH2316 PWL-10(18)HA



■ 2t用 推薦機種 PRHA型(15)天井棚スライド式 2t用 棚巾(W1232XD795)       A Series                                          表4-11

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

    ●

 PSS-3(12)HA

 2102HA    単列    3   スライドX3     550  W1544XD1250XH1868  PSS-3(12)HA

   ◎

 PSS-4(12)HA

 2104HA  単列   4   スライドX4    450  W1544XD1250XH2206 PSS-4(12)HA

    ●

 PSS-5(12)HA

 2106HA  単列   5   スライドX5    300  W1544XD1250XH2252 PSS-5(12)HA

    ●

 PWS-6(12)HA

 2108HA  複列   3   スライドX6    550  W2958XD1250XH1868  PWS-6(12)HA
   ◎  PWS-8(12)HA  2110HA  複列   4   スライドX8    450  W2958XD1250XH2206 PWS-8(12)HA
    ●  PWS-10(12)HA  2112HA  複列   5   スライドX10    300  W2958XD1250XH2252 PWS-10(12)HA

E型(1t用/1棚)

■ 1t用  推薦機種 ERHA型(15)天井棚スライド式 棚巾(W1512XD795)        A Series                                                                                                                         表4-12

  推薦

  機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

 ●

 ESR-3(15)HA

 1101HA  単列    3    スライドX3     550  W1754XD1250XH1578   ESR-3(15)A

 ◎

 ESR-4(15)HA

 1102HA  単列     4    スライドX4    450  W1754XD1250XH1970  ESR-4(15)A

    ●

 ESR-5(15)HA

 1103HA  単列   5    スライドX5    300  W1754XD1250XH1962  ESR-5(15)A

  ●

 EWR-6(15)HA

 1111HA  複列   3    スライドX6    550  W3423XD1250XH1578  EWR-6(15)A
 ◎  EWR-8(15)HA  1112HA  複列   4    スライドX8    450  W3423XD1250XH1970  EWR-8(15)A
    ●    EWR-10(15)HA  1113HA  複列   5    スライドX10    300  W3426XD1250XH1962  EWR-10(15)A

■ 1t用 ESHA型(12)天井棚スライド式  棚巾(W1232XD795)        A Series                                                           表4-13

  推薦

  機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

 ●

 ESS-3(12)HA

 1201HA  単列     3    スライドX3     550  W1474XD1250XH1578   ESS-3(12)A

 ◎

 ESS-4(12)HA

 1202HA  単列   4    スライドX4    450  W1474XD1250XH1970  ESS-4(12)A

    ●

 ESS-5(12)HA

 1203HA  単列   5    スライドX5    300  W1474XD1250XH1962  ESS-5(12)A

 ●

 EWS-6(12)HA

 1211HA  複列   3    スライドX6    550  W2863XD1250XH1578  EWS-6(12)A
   ◎  EWS-8(12)HA  1212HA  複列   4    スライドX8    450  W2863XD1250XH1970  EWS-8(12)A
    ●    EWS-10(12)HA  1213HA  複列   5    スライドX10    300  W2863XD1250XH1962  EWS-10(12)A

G型(3.5t用/1棚)

                                                                                                             ◎ ● 推薦機種       棚間隔寸法変更及びオプション

■ 3.5t用 推薦機種 GRHA型(15)天井棚スライド式 棚幅(W1546XD800)      A Series                                                 表4-14

  推薦    機種名   機種番号  形式   段数     棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

   ◎

 GSR-3(15HA

 3501HA   単列   3   スライドX3     750  W1876XD1300XH2231   GSR-3(15)HA

 ●

 GSR-4(15)HA

 3503HA  単列   4   スライドX4    550  W1876XD1300XH2568  GSR-4(15)HA

   ◎

 GWR-6(15)HA

 3502HA  複列   3   スライドX6    750  W3622XD1300XH2231  GWR-6(15)HA

    ●

 GWR-8(15)HA

 3504HA  複列   4   スライドX8    550  W3622XD1300XH2568  GWR-8(15)HA

 ■ 3.5t用 GLHA型(18)天井棚スライド式 棚幅(W1846XD800)         A Series                                                             表4-15

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)   図面PDF

   ◎

 GSL-3(18)HA

 3701HA   単列   3   スライドX3     750  W2176XD1300XH2415   GSL-3(18)HA

 ●

 GSL-4(18)HA

 3703HA  単列   4   スライドX4    550  W2176XD1300XH2771  GSL-4(18)HA

   ◎

 GWL-6(18)HA

 3702HA  複列   3   スライドX6    750  W4222XD1300XH2415  GWL-6(18)HA

    ●

 GWL-8(18)HA

 3704HA  複列   4   スライドX8    550

 W4222XD1300XH2771

 GWL-8(18)HA



K型(5t用/1棚)

                                     ◎ ●推薦機種 棚間隔寸法変更及びオプション

   ■  5t用 推薦機種 KLHA型(18)天井棚スライド式 棚幅(W1835XD800)          A Series                                            表4-16

  推薦    機種名  機種番号  形式   段数      棚数   棚間隔(mm)   外形寸法 (mm)  図面PDF

   ●

 KSL-3(18)HA

 5001HA   単列   3    スライドX3     900  W2165XD1500XH2494   KSL-3(18)HA

  ◎

 KWL-6(18)HA

 5003HA  複列   3   スライドX6    900

 W4200XD1500XH2494

 KWL-6(18)HA
