　 フルスライド棚（地震・安全対策強化品) A Series

　　　　　　　　　　　　 機種名・仕様・寸法・図面　

A 　Seriesの特徴（地震・安全強化品）

　　　　　　　　　　　①　地震対策として前倒れの無い設計で、フルスライド式で有効活用設計。

　　　　　　　　　　　②　国産鋼材を使用して、重荷重に耐える高剛性設計。

　　　●　こぼれ防止と安全対策

　　　　　　　　　　　③　こぼれ防止、安全対策として、天井床板（3.2ｔ）四方に100ｍｍ折板設置。

　　　　　　　　　　　④　こぼれ防止、安全対策としてスライド棚前面に丸棒柵を設置。

　　　　　　　　　　　⑤　こぼれ防止、安全対策としてスライド棚前後部に床板30ｍｍ折板を設置。

　　　　　　　　　　　⑥　こぼれ防止、安全対策として棚フレ－ム側面、後部に帯鋼を設置。

　　　●　はさみ防止と安全対策

　　　　　　　　　　　⑦　はさみ防止と安全対策として車輪アングルカバ－、鋼板カバ－をレール全面に設置。

　　　　　　　　　　　⑧　はさみ防止、安全対策として、棚ロックを棚内部に収納したインナ－ロック機構を採用。

　　　●　作業性と安全対策・責任施工

　　　　　　　　　　　⑨　棚本体移動用に天井棚床板内部にアイボルト用　ナットを溶接。

　　　　　　　　　　　⑩　責任施工として運送、据え付け、アンカ－施工、・動作確認まで行います。

地震災害時でも棚の転倒の無い張出設計で、　こぼれ防止対策、はさみ防止対策、安全対策を徹底標準化。

①前倒れ無い設計　　②高剛性構造　　③天井棚こぼれ防止　 ④こぼれ防止柵　　⑤棚板30mｍ折板　　⑥こぼれ防止FB　⑦はさみ防止カバ－⑧インナ－ロック　⑩据付　アンカ-施工

納入先一覧（PDF)

　　　　A　Series　機種名・仕様・寸法

地震災害時でも、棚の転倒の無い張出設計で、こぼれ防止対策、はさみ防止対策、安全対策を徹底標準化。

　A　Series　

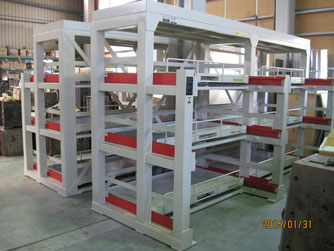

　2ｔ用PWR-8(15)AX2台設置

納入 A　Series

フルスライド棚 (天井棚固定式）　　　A　Series

Ｐ型（2ｔ用/1棚）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◎　●　推薦機種　　　棚間隔寸法変更及びオプション

■　2t用　推薦機種　PRA型（15）天井棚固定式　　棚幅（W1512XD795）　A Series　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表4-1

推薦	機種名	機種番号	形式	段数	棚数	棚間隔(mm）	外形寸法　（mm）	図面PDF
●	PSR-3(15)A	2002A	単列	３	固定X1　スライドＸ	550	W1824XD1250XH1578	PSR-3(15)A
◎	PSR-4(15)A	2004A	単列	4	固定X1　スライドX3	450	W1824XD1250XH1970	PSR-4(15)A
●	PSR-5(15)A	2006A	単列	5	固定X1　スライドX3	300	W1824XD1250XH1962	PSR-5(15)A
●	PWR-6(15)A	2008A	複列	3	固定X2　スライドX4	550	W3518XD1250XH1578	PWR-6(15)A
◎	PWR-8(15)A	2010A	複列	4	固定X2　スライドX6	450	W3518XD1250XH1970	PWR-8(15)A
●	PWR- 10(15)A	2012A	複列	5	固定X2　スライドX6	300	W3518XD1250XH1962	PWR-10(15)A

■　2t用　PLA型（18）天井棚固定式　棚幅（W1814XD795）　A Series 表4-2

推薦	機種名	機種番号	形式	段数	棚数	棚間隔mm）	外形寸法　（mm）	図面PDF
●	PSL-3(1８)A	2302A	単列	３	固定X1　スライドX2	550	W2126XD1250XH1625	PSL-3(18)A
◎	PSL-4(1８)A	2304A	単列	4	固定X1　スライドX3	450	W2126XD1250XH2033	PSL-4(18)A
●	PSL-5(1８)A	2306A	単列	5	固定X1　スライドX3	300	W2126XD1250XH2041	PSL-5(18)A
●	PWL-6(1８)A	2308A	複列	3	固定X2　スライドX4	550	W4122XD1250XH1625	PWL-6(18)A
◎	PWL-8(18)A	2310A	複列	4	固定X2　スライドX6	450	W4122XD1250XH2033	PWL-8(18)A
●	PWL-10(18)A	2312A	複列	5	固定X2　スライドX6	300	W4112XD1250XH2041	PWL-10(18)A

■　2t用　PSA型（12）天井棚固定式　　棚幅（W1232XD795）　A　Series　　　　　表4-3

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	PSS-3(12)A	2102A	単列	３	固定X1　スライドX2	550	W1544XD1250XH1578	PSS-3(12)A
◎	PSS-4(12)A	2104A	単列	4	固定X1　スライドX3	450	W1554XD1250XH1970	PSS-4(12)A
●	PSS-5(12)A	2106A	単列	5	固定X1　スライドX3	300	W1554XD1250XH1962	PSS-5(12)A
●	PWS-6(12)A	2108A	複列	3	固定X2　スライドX4	550	W2958XD1250XH1578	PWS-6(12)A
◎	PWS-8(12)A	2110A	複列	4	固定X2　スライドX6	450	W2958XD1250XH1970	PWS-8(12)A
●	PWS-10(12)A	2112A	複列	5	固定X2　スライドX6	300	W2958XD1250XH1962	PWS-10(12)A

Ｅ型（1ｔ用/1棚）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◎　●　推薦機種　　棚間隔寸法変更及びオプション

■　1t用　推薦機種　ERA型（15）天井棚固定式　　棚巾（W1512XD795）　A　Series　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表4-4

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	ESR-3(15)A	1101A	単列	３	固定X1　スライドX2	550	W1754XD1250XH1578	ESR-3(15)A
◎	ESR-4(15)A	1102A	単列	4	固定X1　スライドX3	450	W1754XD1250XH1970	ESR-4(15)A
●	ESR-5(15)A	1103A	単列	5	固定X1　スライドX3	300	W1754XD1250XH1962	ESR-5(15)A
●	EWR-6(15)A	1111A	複列	3	固定X2　スライドX4	550	W3423XD1250XH1578	EWR-6(15)A
◎	EWR-8(15)A	1112A	複列	4	固定X2　スライドX6	450	W3423XD1250XH1970	EWR-8(15)A
●	EWR-10(15)A	1113A	複列	5	固定X2　スライドX6	300	W3426XD1250XH1962	EWR-10(15)A

■　1t用　ES型（12）天井棚固定式　　棚巾（W1232XD795）　A　Series　　　　　　表4-5

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	ESS-3(12)A	1201A	単列	３	固定X1　スライドX2	550	W1474XD1250XH1578	ESS-3(12)A
◎	ESS-4(12)A	1202A	単列	4	固定X1　スライドX3	450	W1474XD1250XH1970	ESS-4(12)A
●	ESS-5(12)A	1203A	単列	5	固定X1　スライドX3	300	W1474XD1250XH1962	ESS-5(12)A
●	EWS-6(12)A	1211A	複列	3	固定X2　スライドX4	550	W2863XD1250XH1578	EWS-6(12)A
◎	EWS-8(12)A	1212A	複列	4	固定X2　スライドX6	450	W2863XD1250XH1970	EWS-8(12)A
●	EWS-10(12)A	1213A	複列	5	固定X2　スライドX6	300	W2863XD1250XH1962	EWS-10(12)A

Ｇ型（3.5ｔ用/1棚）

　 ◎　●　推薦機種　　　　棚間隔寸法変更及びオプション

■　3.5t用　推薦機種　GRA型（15）天井棚固定式　棚幅（W1546XD800）　A　Series 表4-6

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
◎	GSR-3(15)A	3501A	単列	3	固定X1　スライドX2	750	W1876XD1300XH2171	GSR-3(15)A
●	GSR-4(15)A	3503A	単列	4	固定X1　スライドX3	550	W1876XD1300XH2508	GSR-4(15)A
◎	GWR-6(15)A	3502A	複列	3	固定X2　スライドX4	750	W3622XD1300XH2171	GWR-6(15)A
●	GWR-8(15)A	3504A	複列	4	固定X2　スライドX6	550	W3622XD1300XH2508	GWR-8(15)A

　■　3.5t用　GLA型（18）天井棚固定式　棚幅（W1846XD800）　A　Series 表4-7

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
◎	GSL-3(18)A	3701A	単列	3	固定X1　スライドX2	750	W2176XD1300XH2171	GSL-3(18)A
●	GSL-4(18)A	3703A	単列	4	固定X1　スライドX3	550	W2176XD1300XH2508	GSL-4(18)A
◎	GWL-6(18)A	3702A	複列	3	固定X2　スライドX4	750	W4222XD1300XH2171	GWL-6(18)A
●	GWL-8(18)A	3704A	複列	4	固定X2　スライドX6	550	W4222XD1300XH2508	GWL-8(18)A

Ｋ型（5ｔ用/1棚）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◎　●　推薦機種　　　棚間隔寸法変更及びオプション

■ 5t用　推薦機種　KLA型（18）天井棚固定式　棚幅（W1835XD800）　　A　Series 　　　表4-8

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	KSL-3(18）A	5001A	単列	3	固定X1　スライドX2	900	W2165XD1500XH2494	KSL-3(18)A
◎	KWL-6(18)A	5003A	複列	3	固定X2　スライドX4	900	W4200XD1500XH2494	KWL-6(18)A

フルスライド棚　（天上棚スライド式）　　 A Series

Ｐ型（2ｔ用/1棚）

　　 ◎　●　推薦機種　　　　　　　棚間隔寸法変更及びオプション

■　2t用　推薦機種　PRHA型（15）天井棚スライド式　2t用　棚巾（W1512XD795）　A　Series 表4-9

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	PSR-3(15)HA	2002HA	単列	３	スライドX3	550	W1824XD1250XH1868	PSR-3(15)HA
◎	PSR-4(15)HA	2004HA	単列	4	スライドX4	450	W1824XD1250XH2206	PSR-4(15)HA
●	PSR-5(15)HA	2006HA	単列	5	スライドX5	300	W18２4XD1250XH2252	PSR-5(15)HA
●	PWR-6(15)HA	2008HA	複列	3	スライドX6	550	W3518XD1250XH1868	PWR-6(15)HA
◎	PWR-8(15)HA	2010HA	複列	4	スライドX8	450	W3518XD1250XH2206	PWR-8(15)HA
●	PWR-10(15)HA	2012HA	複列	5	スライドX10	300	W3518XD1250XH2252	PWR-10(15)HA

■　2t用　PLHA型（18）天井棚スライド式　棚幅（W1814XD795）　A　Series　　　表4-10

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（ｍｍ）	外形寸法　mm)	図面PDF
●	PSL-3(1８)HA	2302HA	単列	３	スライドX3	550	W2126XD1250XH1900	PSL-3(18)HA
◎	PSL-4(1８)HA	2304HA	単列	4	スライドX4	450	W2126XD1250XH2308	PSL-4(18)HA
●	PSL-5(1８)HA	2306HA	単列	5	スライドX5	300	W2126XD1250XH2316	PSL-5(18)HA
●	PWL-6(1８)HA	2308HA	複列	3	スライドX6	550	W4122XD1250XH1900	PWL-6(18)HA
◎	PWL-8(18)HA	2310HA	複列	4	スライドX8	450	W4122XD1250XH2308	PWL-8(18)HA
●	PWL-10(18)HA	2312HA	複列	5	スライドX10	300	W4112XD1250XH2316	PWL-10(18)HA

■　2t用　推薦機種　PRHA型（15）天井棚スライド式　2t用　棚巾（W1232XD795）　A　Series 表4-11

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	PSS-3(12)HA	2102HA	単列	３	スライドX3	550	W1544XD1250XH1868	PSS-3(12)HA
◎	PSS-4(12)HA	2104HA	単列	4	スライドX4	450	W1544XD1250XH2206	PSS-4(12)HA
●	PSS-5(12)HA	2106HA	単列	5	スライドX5	300	W1544XD1250XH2252	PSS-5(12)HA
●	PWS-6(12)HA	2108HA	複列	3	スライドX6	550	W2958XD1250XH1868	PWS-6(12)HA
◎	PWS-8(12)HA	2110HA	複列	4	スライドX8	450	W2958XD1250XH2206	PWS-8(12)HA
●	PWS-10(12)HA	2112HA	複列	5	スライドX10	300	W2958XD1250XH2252	PWS-10(12)HA

E型（1ｔ用/1棚）

■　1t用　推薦機種　ERHA型（15）天井棚スライド式　棚巾（W1512XD795）　A　Series　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表4-12

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	ESR-3(15)HA	1101HA	単列	３	スライドX3	550	W1754XD1250XH1578	ESR-3(15)A
◎	ESR-4(15)HA	1102HA	単列	4	スライドX4	450	W1754XD1250XH1970	ESR-4(15)A
●	ESR-5(15)HA	1103HA	単列	5	スライドX5	300	W1754XD1250XH1962	ESR-5(15)A
●	EWR-6(15)HA	1111HA	複列	3	スライドX6	550	W3423XD1250XH1578	EWR-6(15)A
◎	EWR-8(15)HA	1112HA	複列	4	スライドX8	450	W3423XD1250XH1970	EWR-8(15)A
●	EWR-10(15)HA	1113HA	複列	5	スライドX10	300	W3426XD1250XH1962	EWR-10(15)A

■　1t用　ESHA型（12）天井棚スライド式　　棚巾（W1232XD795）　A　Series　　　表4-13

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	ESS-3(12)HA	1201HA	単列	３	スライドX3	550	W1474XD1250XH1578	ESS-3(12)A
◎	ESS-4(12)HA	1202HA	単列	4	スライドX4	450	W1474XD1250XH1970	ESS-4(12)A
●	ESS-5(12)HA	1203HA	単列	5	スライドX5	300	W1474XD1250XH1962	ESS-5(12)A
●	EWS-6(12)HA	1211HA	複列	3	スライドX6	550	W2863XD1250XH1578	EWS-6(12)A
◎	EWS-8(12)HA	1212HA	複列	4	スライドX8	450	W2863XD1250XH1970	EWS-8(12)A
●	EWS-10(12)HA	1213HA	複列	5	スライドX10	300	W2863XD1250XH1962	EWS-10(12)A

Ｇ型（3.5ｔ用/1棚）

　　 ◎　●　推薦機種　　　　　　　棚間隔寸法変更及びオプション

■　3.5t用　推薦機種　GRHA型（15）天井棚スライド式　棚幅（W1546XD800）　A　Series 表4-14

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
◎	GSR-3(15HA	3501HA	単列	3	スライドX3	750	W1876XD1300XH2231	GSR-3(15)HA
●	GSR-4(15)HA	3503HA	単列	4	スライドX4	550	W1876XD1300XH2568	GSR-4(15)HA
◎	GWR-6(15)HA	3502HA	複列	3	スライドX6	750	W3622XD1300XH2231	GWR-6(15)HA
●	GWR-8(15)HA	3504HA	複列	4	スライドX8	550	W3622XD1300XH2568	GWR-8(15)HA

　■　3.5t用　GLHA型（18）天井棚スライド式　棚幅（W1846XD800）　A　Series 表4-15

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
◎	GSL-3(18)HA	3701HA	単列	3	スライドX3	750	W2176XD1300XH2415	GSL-3(18)HA
●	GSL-4(18)HA	3703HA	単列	4	スライドX4	550	W2176XD1300XH2771	GSL-4(18)HA
◎	GWL-6(18)HA	3702HA	複列	3	スライドX6	750	W4222XD1300XH2415	GWL-6(18)HA
●	GWL-8(18)HA	3704HA	複列	4	スライドX8	550	W4222XD1300XH2771	GWL-8(18)HA

K型（5ｔ用/1棚）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　◎　●推薦機種　棚間隔寸法変更及びオプション

■ 5t用　推薦機種　KLHA型（18）天井棚スライド式　棚幅（W1835XD800）　　A　Series 　　　表4-16

推薦	機種名	機種番号	形式	段数	棚数	棚間隔（mm）	外形寸法　（mm）	図面PDF
●	KSL-3(18）HA	5001HA	単列	3	スライドX3	900	W2165XD1500XH2494	KSL-3(18)HA
◎	KWL-6(18)HA	5003HA	複列	3	スライドX6	900	W4200XD1500XH2494	KWL-6(18)HA
